汽车钢板弹簧的说明

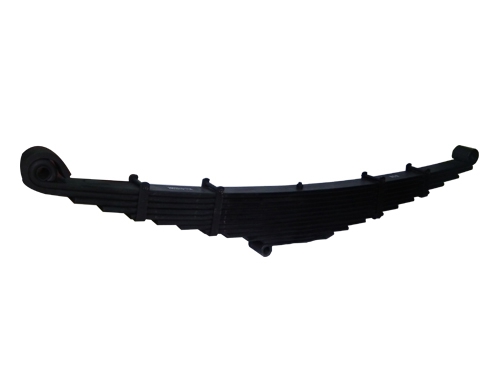

汽车钢板弹簧:由几块不等长不等曲率的钢板组成。安装后，两端自然向上弯曲。当路面对车轮的冲击来临时，钢板会变形，起到缓冲减振的作用，纵向排列时还具有导向传力的作用。非独立悬架大多采用板簧作为弹性元件，可以省去导向装置和减震器，结构简单。

汽车钢板弹簧是汽车悬架中应用中较为广泛的弹性元件之一。它是一个强度近似相等的弹性梁，由几个等宽不等长(厚度可以相等也可以不等)的合金弹簧组成。

当汽车钢板弹簧安装在汽车悬架中时，当垂直载荷为正时，每个汽车钢板弹簧都受到力的作用而变形，趋于向上拱起。此时，车轴和车架相互靠近。当车轴与车架相距较远时，汽车钢板弹簧的正向垂直载荷和变形会逐渐减小，有时甚至反向。主片缠绕耳受力严重，是薄弱点。

为了改善主片卷耳的受力情况，第二片的末端往往弯成一个卷耳，包裹在主片卷耳的外面，称为包耳。为了使每个片材在弹性变形期间能够相对滑动，在主片材卷耳和第二片材卷耳之间留有大的间隙。在一些悬架中，板簧的两端没有做成凸耳，而是采用其他支撑连接方式，如橡胶支撑垫。

扁平的矩形钢板是弯曲的，底盘由几个叠放的弹簧组成，弹簧的一端安装在有尖头的吊架上，汽车钢板弹簧另一端用吊耳连接在横梁上，使弹簧可以伸缩。目前适用于中大型货车。
